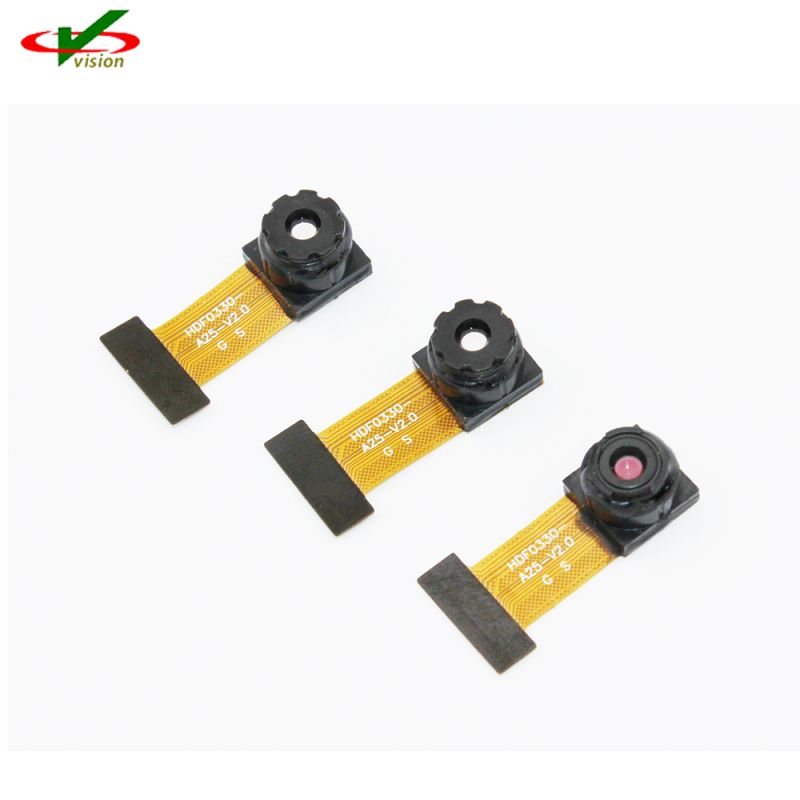

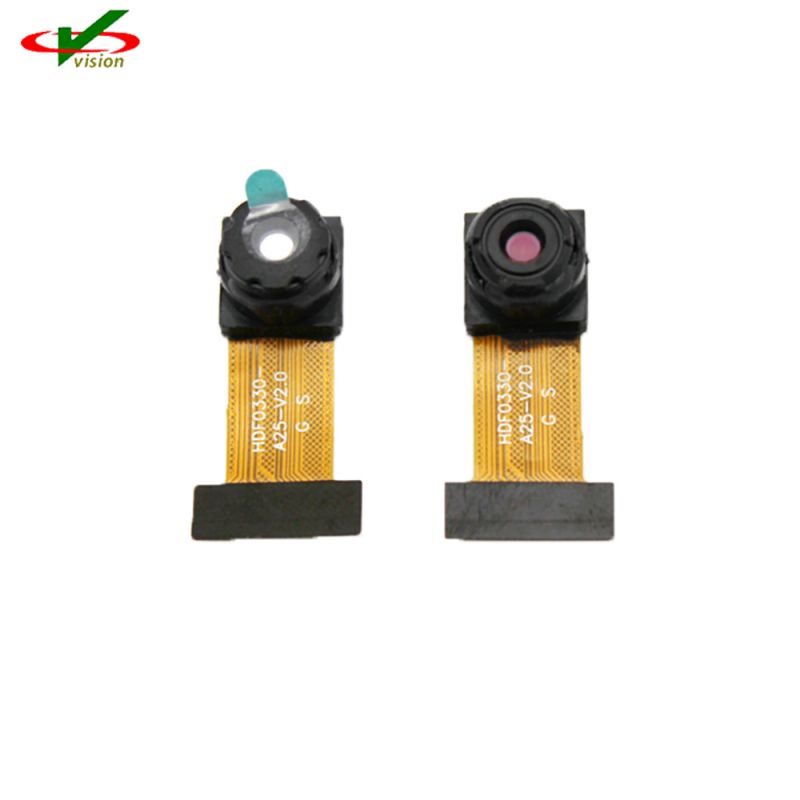

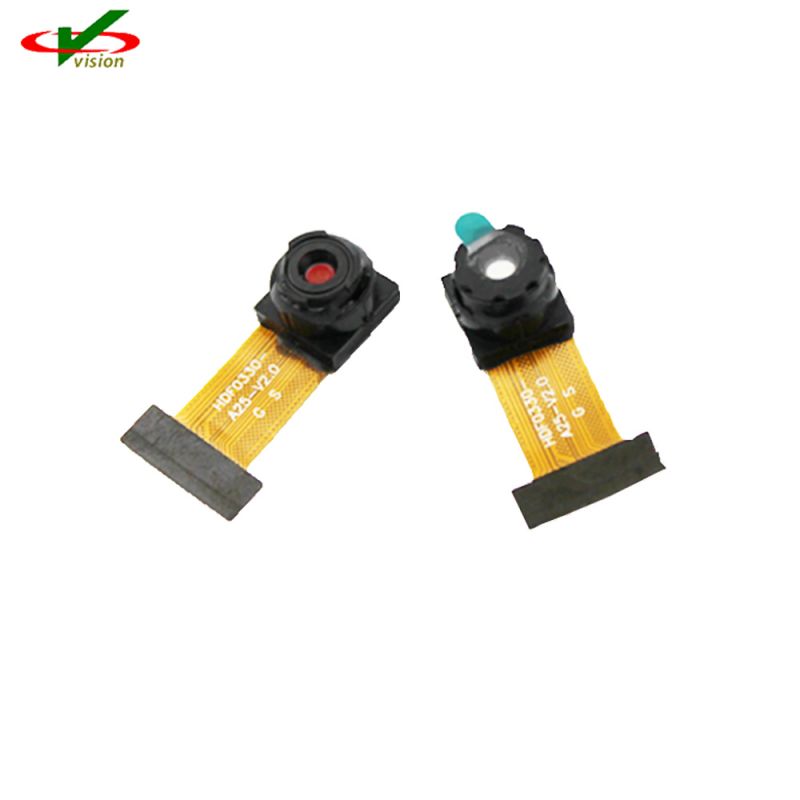

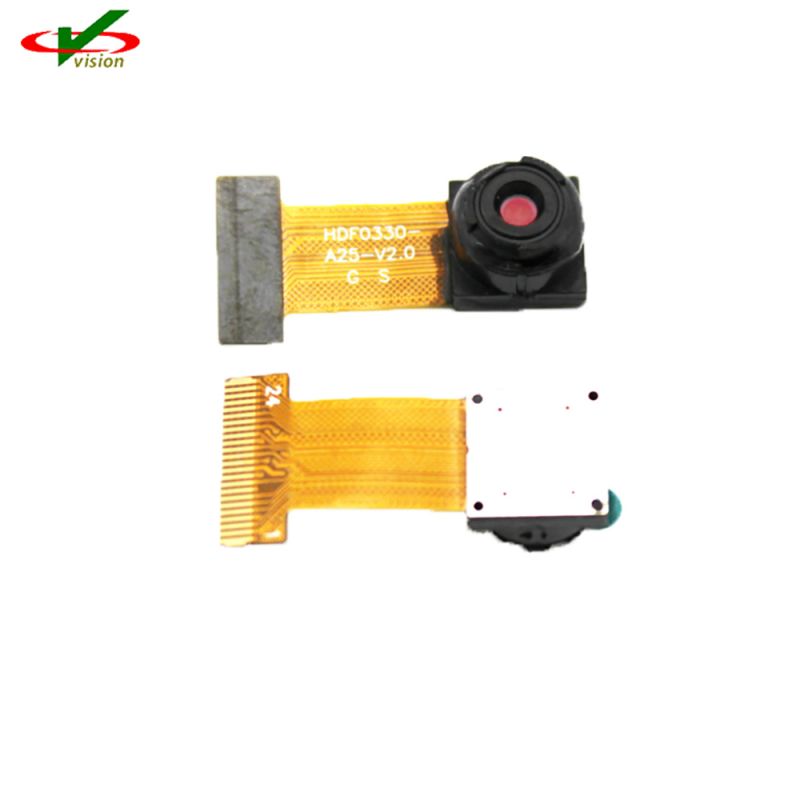

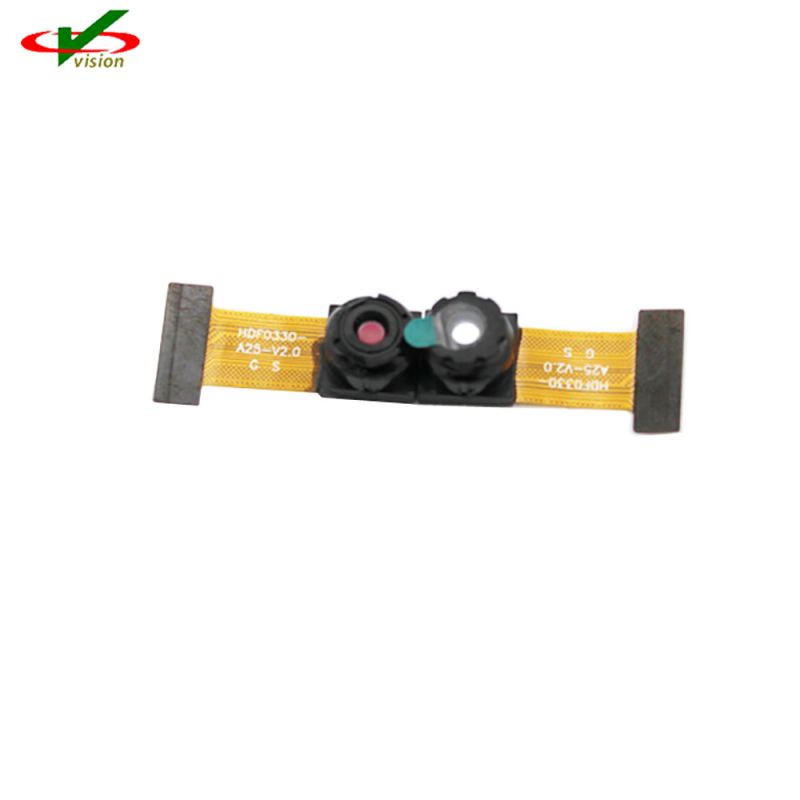

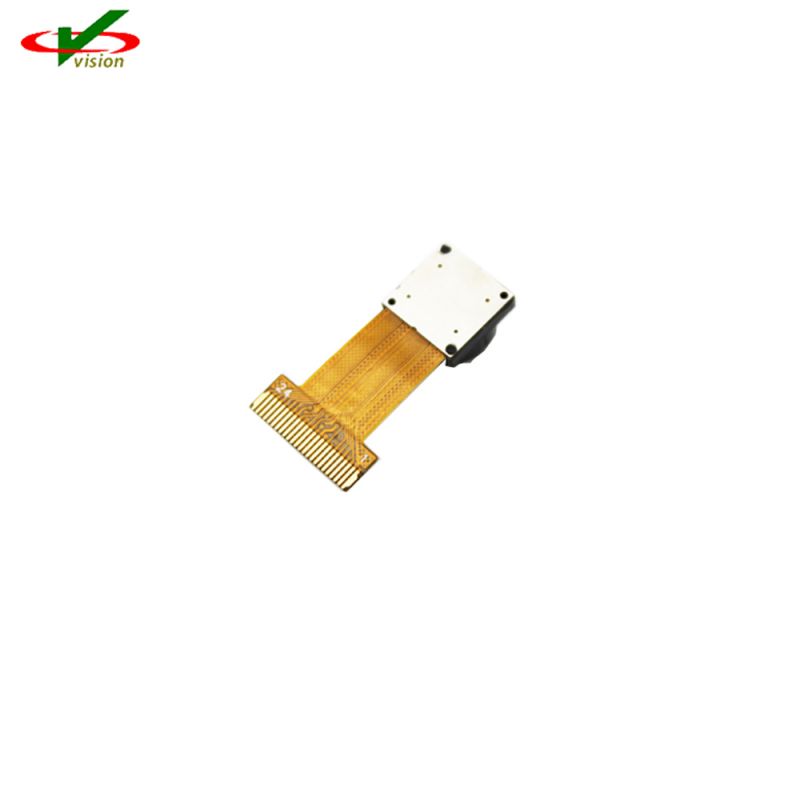

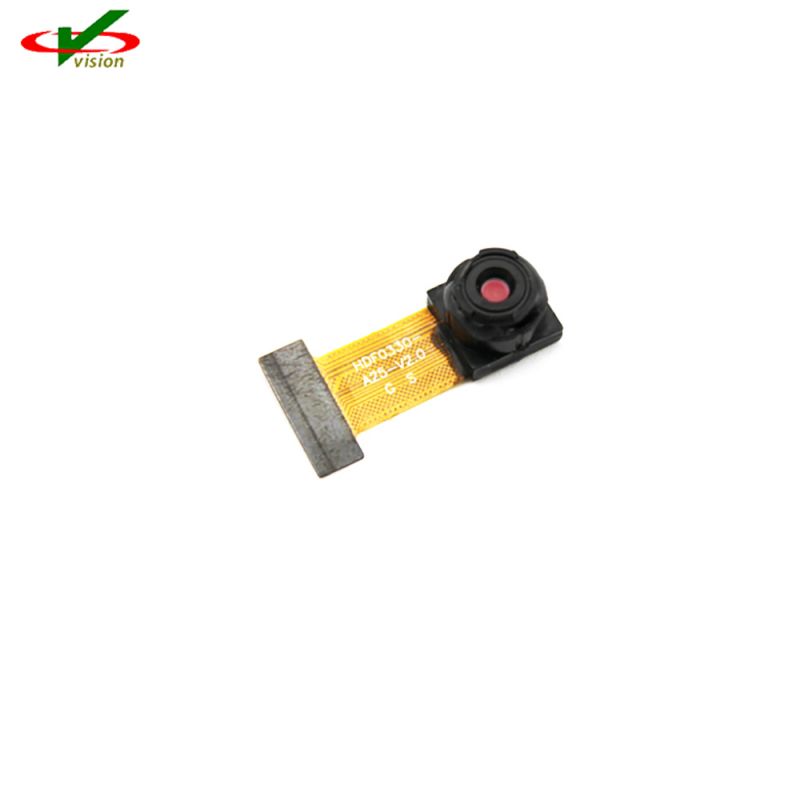

يمكن لوحدة الكاميرا عالية الدقة AR0330 أن تدعم التقاط الصور الثابتة الرقمية بدقة 3.15 ميجابكسل (2048H x 1536V) ووضع الفيديو الرقمي 1080p30+20% EIS (2304H x 1296V).
وحدة الكاميرا عالية الدقة من Aptina AR0330 عبارة عن مستشعر صور رقمي CMOS مقاس 1/3 بوصة مع مجموعة بكسل نشطة تبلغ 2304Hx1536V.
تتضمن وحدة الكاميرا عالية الدقة AR0330 وظائف كاميرا متطورة على الرقاقة مثل النوافذ، والنسخ المتطابق، وأوضاع أخذ عينات فرعية من الأعمدة والصفوف، وأوضاع اللقطات.
• 2.2 ميكرومتر بكسل مع تقنية Aptina™ A-Pix™
• أداء متفوق في الإضاءة المنخفضة
• 3.4 ميجا بكسل (3:2) و 3.15 ميجا بكسل (4:3) للصور الثابتة
• دعم الغالق الميكانيكي الخارجي
• دعم فلاش LED خارجي أو فلاش زينون
• واجهات البيانات: واجهة MIPI التسلسلية ذات المسارين أو الواجهة المتوازية
• مذبذب حلقة مقفلة الطور (PLL) على الرقاقة
• تصحيح اللون وتظليل العدسة المتكامل المعتمد على الموضع
• واجهة تسلسلية بسيطة ذات سلكين
• معايرة مستوى اللون الأسود تلقائيًا
• إخراج 12 إلى 10 بت ضغط A-Law
• الوضع التابع للتحكم الدقيق في معدل الإطارات ولمزامنة جهازي استشعار
المعلمات الرئيسية | القيمة النموذجية | ||
التنسيق البصري | 1/3 بوصة (6.0 ملم) | ||
المصفوفة بأكملها: 6.09 ملم | |||
الصورة الثابتة: 5.63 ملم (4:3) | |||
صورة عالية الدقة: 5.82 ملم (16:9) | |||
بكسلات نشطة | 2304 (أفقي) × 1536 (رأسي): (المصفوفة بأكملها): | ||
5.07 ملم (ارتفاع) × 3.38 ملم (فولت) | |||
2048 (أفقي) × 1536 (رأسي) (4:3، الوضع الثابت) | |||
2304 (أفقي) × 1296 (رأسي) (16:9، وضع sHD) | |||
حجم بكسل | 2.2 ميكرومتر × 2.2 ميكرومتر | ||
مجموعة مرشحات الألوان | ار جي بي باير | ||
نوع مصراع | ERS وGRR | ||
نطاق ساعة الإدخال | 6 - 27 ميجاهيرتز | ||
الحد الأقصى لساعة الإخراج | 98 ميجا بايت/ثانية (موازي أو ثنائي المسار MIPI) | ||
الاستجابة | 2.0 فولت/لوكس-ثانية | ||
استهلاك الطاقة | وضع 1080P30 MIPI: 282 ميجاوات. | ||
1080P30 الوضع الموازي: 252 ميجاوات | |||
سنرماكس | 39 ديسيبل | ||
النطاق الديناميكي | 69.5 ديسيبل | ||
مصدر التيار | الإدخال/الإخراج/الرقمي | 1.7-1.9 فولت (1.8 فولت اسمي) أو 2.4-3.1 فولت (2.8 فولت اسمي) |
|
رقمي | 1.7–1.9 فولت (1.8 فولت اسميًا) | ||
التناظرية | 2.7-2.9 فولت | ||
درجة حرارة التشغيل (تقاطع) -TJ |
–30 درجة مئوية إلى +70 درجة مئوية | ||
خيارات الحزمة | 6.28 ملم × 6.65 ملم سي إس بي |
• 1080P 30 كاميرا فيديو رقمية عالية الوضوح
• كاميرات الويب وكاميرات مؤتمرات الفيديو
• حماية
