تتميز وحدة كاميرا HDR ذات معدل الإطار العالي OV4689 بحساسية ممتازة للضوء المنخفض ونطاق ديناميكي عالي لتطبيقات الأمان.

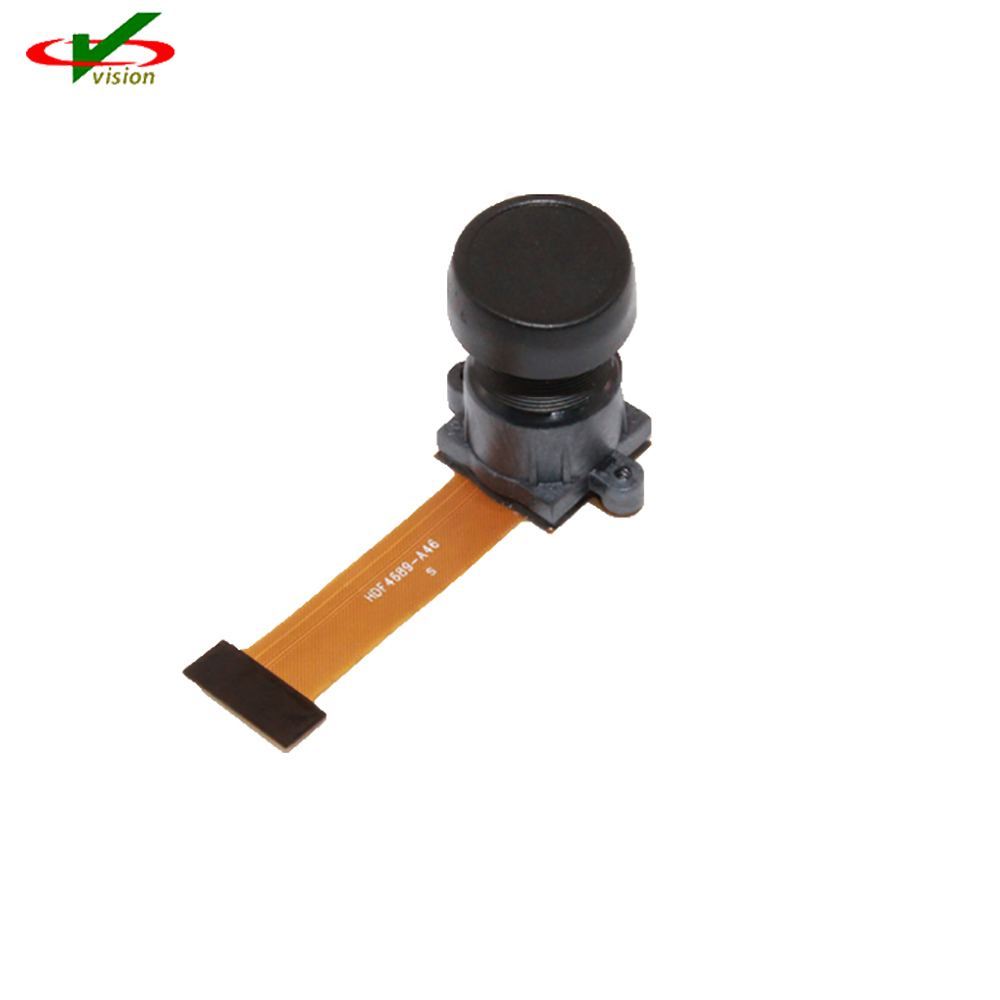

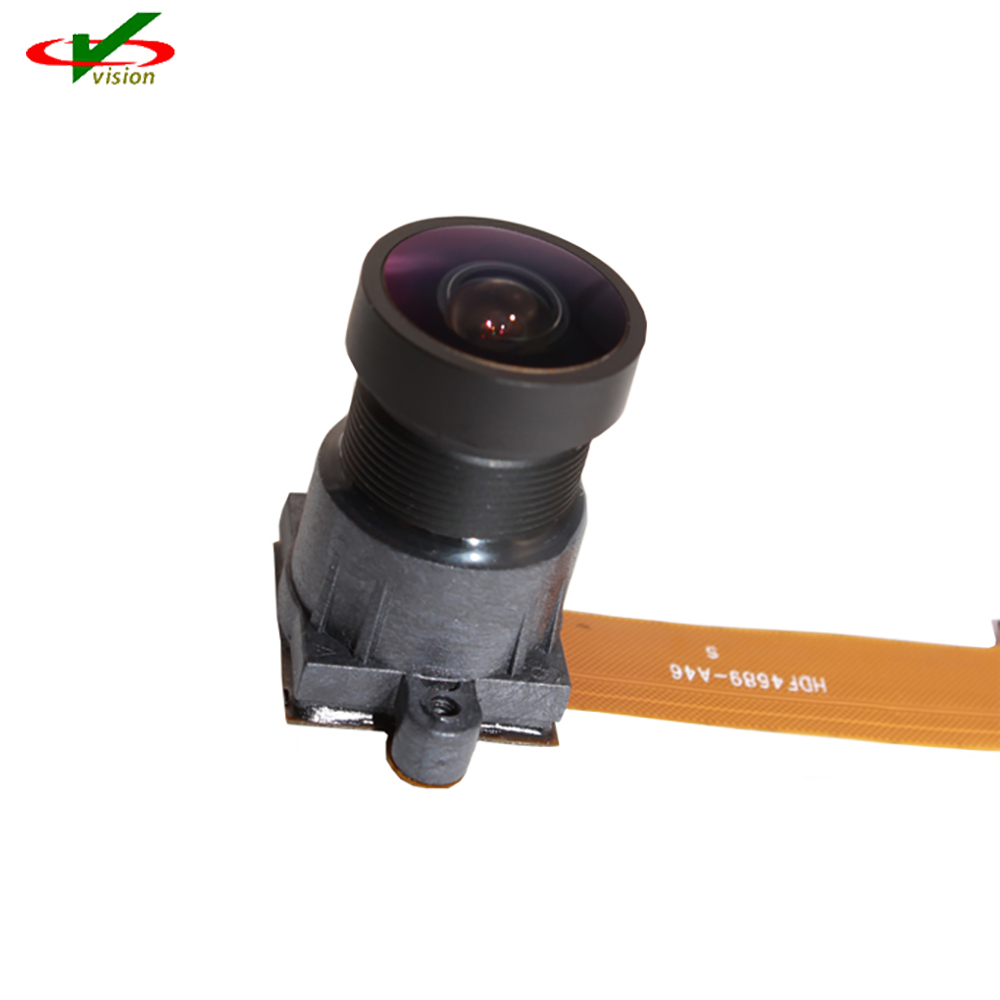

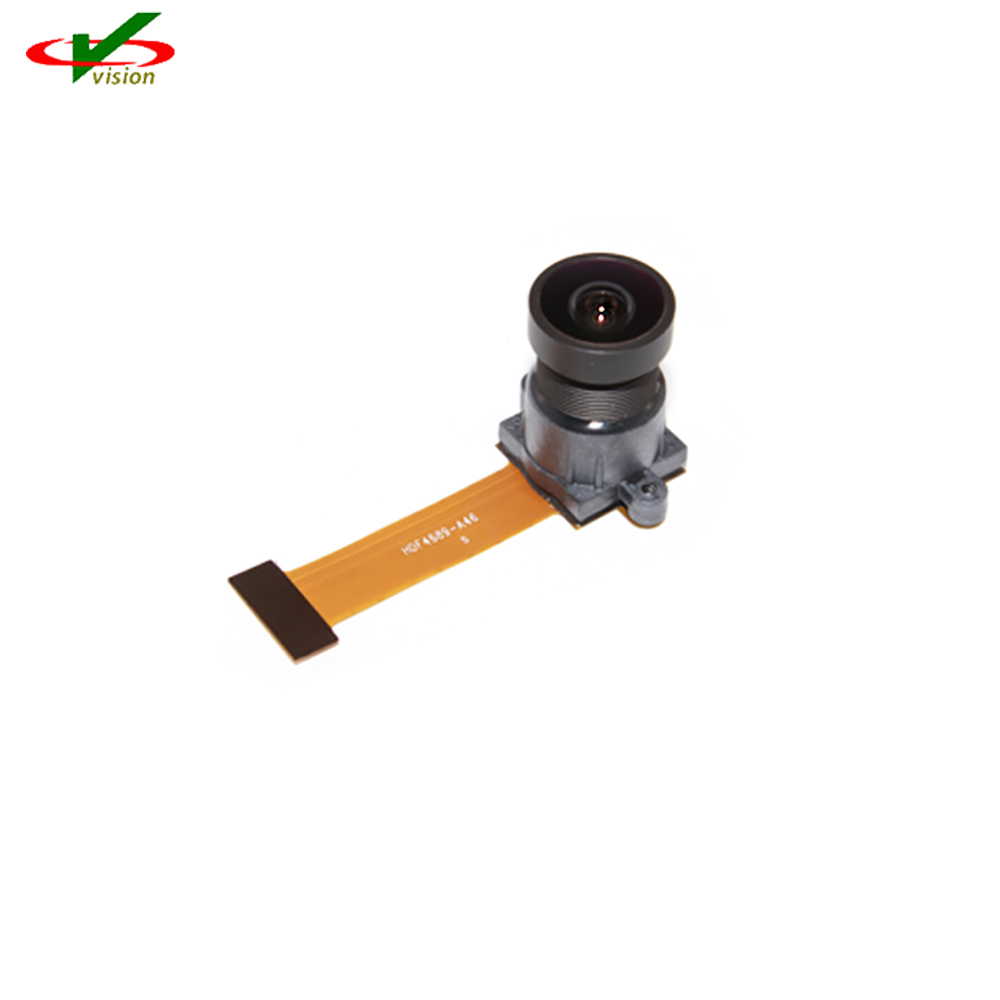

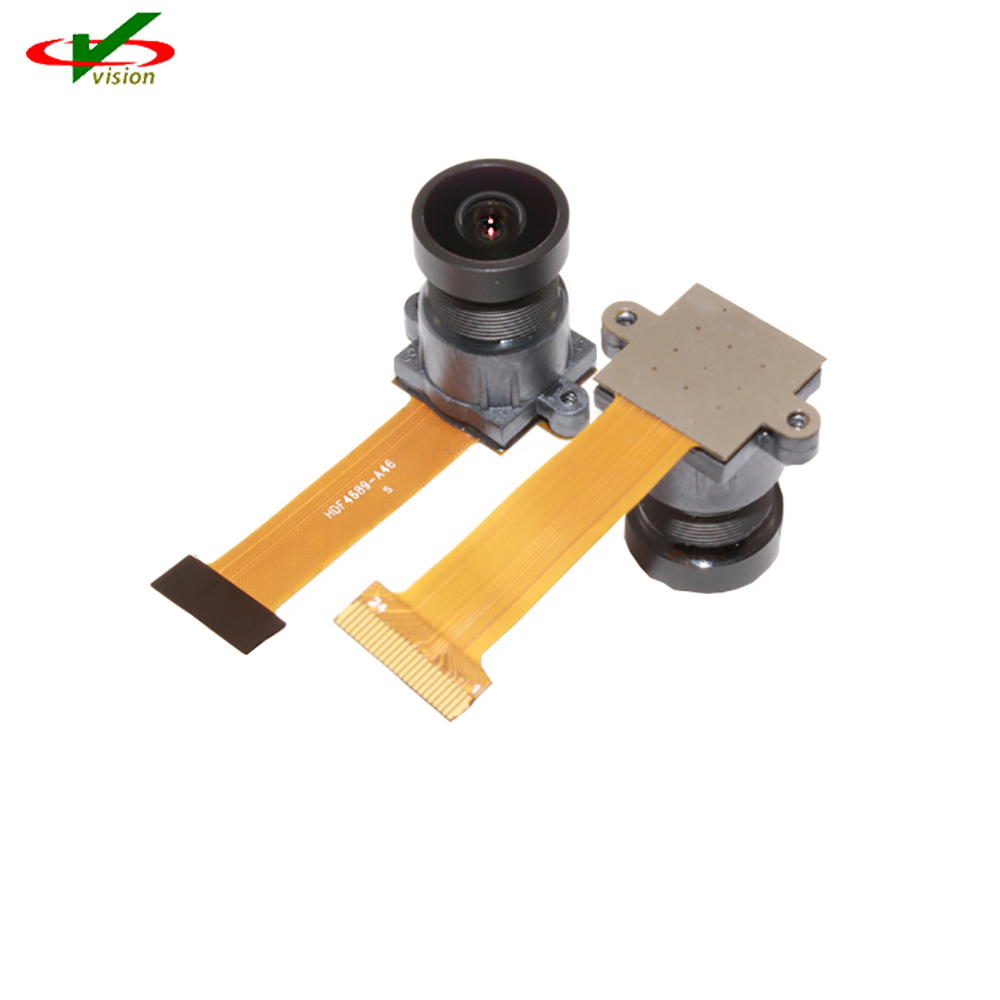

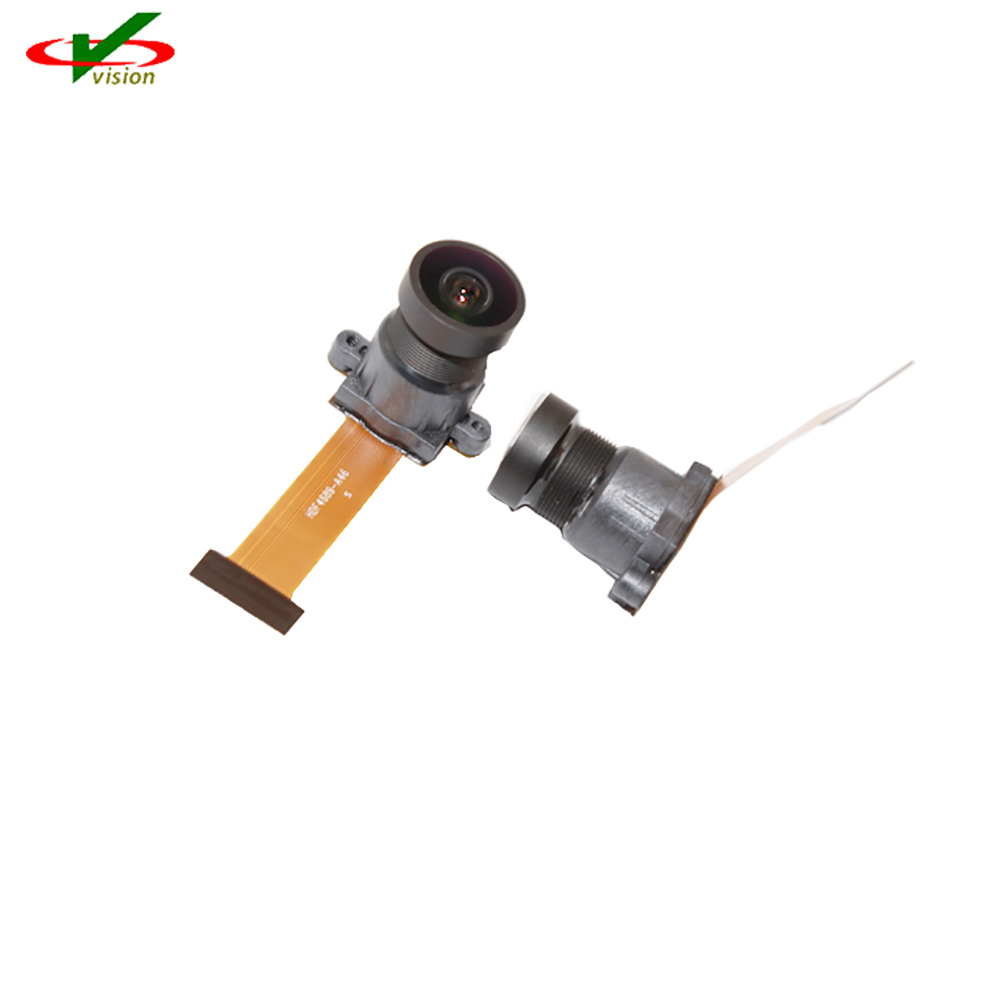

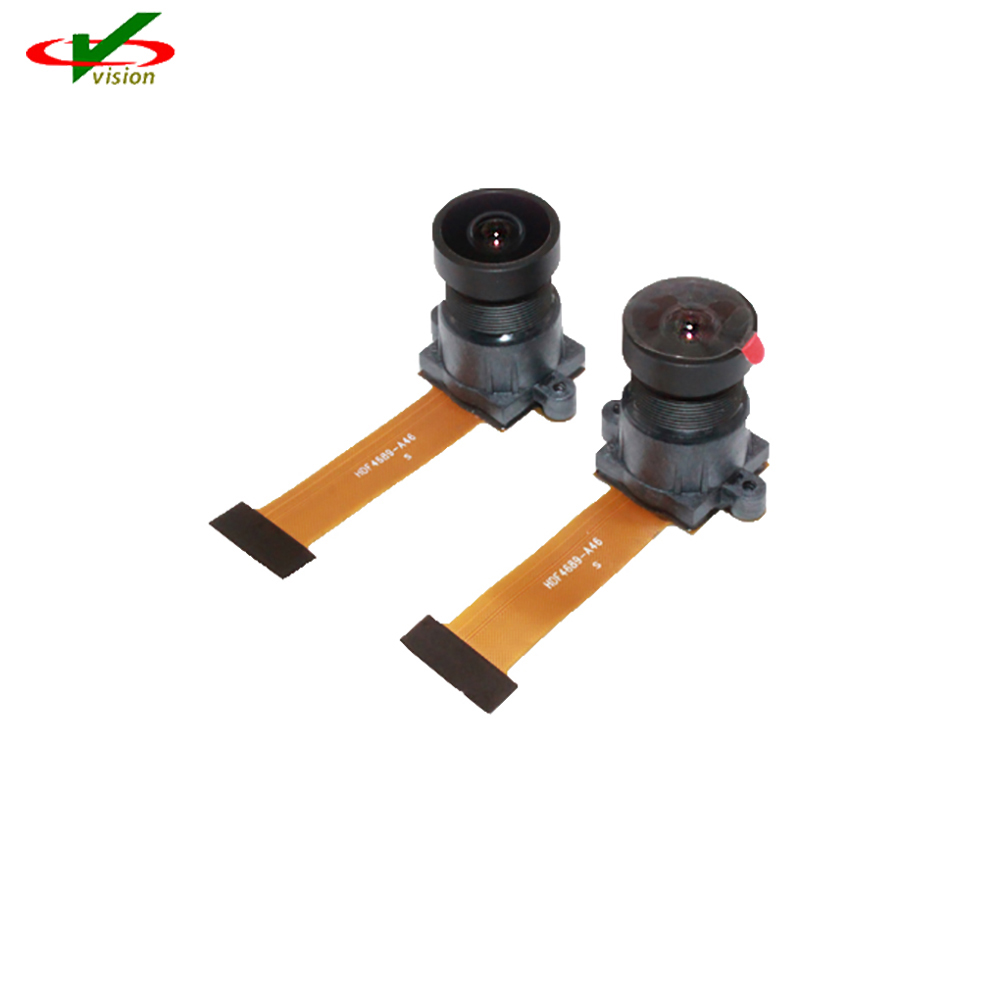

وحدة كاميرا HDR OV4689 عبارة عن مستشعر رقاقة كاميرا عالي الأداء بدقة 4 ميجابكسل بتنسيق أصلي 16:9 مصمم لأنظمة المراقبة والأمن من الجيل التالي. يستخدم المستشعر بكسل OmniBSITM-2 المتقدم بحجم 2 ميكرون لتوفير أفضل حساسية للضوء المنخفض ونطاق ديناميكي عالي (HDR).
تتميز وحدة كاميرا HDR OV4689 بواجهة إخراج تسلسلية MIPI عالية السرعة ذات 4 حارات لتسهيل معدل نقل البيانات العالي المطلوب. يتوفر ov4689 في حزمة مقياس الرقاقة (CSP).
● كاميرات IP
● كاميرات رياضية
● السيارات
● المعايرة التلقائية لمستوى اللون الأسود (ABLC)
● عناصر تحكم قابلة للبرمجة لمعدل الإطارات، والمرآة، والتصفية، والاقتصاص، والنوافذ
● إلغاء البكسل المعيب الثابت
● يدعم تنسيقات الإخراج: 10 بت RAW RGB(MIPI)
● يدعم أخذ العينات الفرعية الأفقية والرأسية
● يدعم أحجام الصور: 4 ميجابكسل، 3 ميجابكسل، EIS1080p، 1080p، EIS720p
● تبديل الوضع السريع
● دعم 2x2binning، 4x4binning، مرشح إعادة أخذ العينات
● واجهة SCCB التسلسلية القياسية
● واجهة إخراج تسلسلية تصل إلى 4 حارات MIPI
● ذاكرة مدمجة قابلة للبرمجة (OTP) بدقة 4K لتحديد الأجزاء، وما إلى ذلك
● حلقتان لقفل الطور على الرقاقة (PLLs)
● إمكانية برمجة محرك الإدخال/الإخراج
●مستشعر درجة الحرارة المدمج
| حجم المصفوفة النشطة | 2688 × 1520 | |
| مزود الطاقة | جوهر | 1.1 ~ 1.3 فولت |
| التناظرية | 2.6 ~ 3.0 فولت | |
| الإدخال/الإخراج | 1.7 ~ 3.0 فولت | |
| متطلبات الطاقة | نشيط | 163 مللي أمبير (261 مللي واط) |
| تعليق | 1 مللي أمبير | |
| XSHUTDOWN | <10μA | |
| نطاق درجة حرارة | التشغيل | -30 درجة مئوية إلى +85 درجة مئوية |
| صورة مستقرة | 0 درجة مئوية إلى +50 درجة مئوية | |
| تنسيقات الإخراج | 10 بت الخام | |
| حجم العدسة | 1/3" | |
| تردد ساعة الإدخال | 6 ~ 64 ميجا هرتز | |
| الصورة القصوى معدل نقل |
2688x1520 | 90 إطارًا في الثانية |
| 1280x720 | 180 إطارًا في الثانية | |
| 1920x1080 | 120 إطارًا في الثانية | |
| 672x380 | 330 إطارًا في الثانية | |
| حساسية | 1900 مللي فولت/لوكس-ثانية | |
| وضع المسح | تدريجي | |
| حجم بكسل: | 2 ميكرومتر × 2 ميكرومتر | |
| منطقة الصورة | 5440 ميكرومتر × 3072 ميكرومتر | |
| حزمة الأبعاد | 6630 ميكرومتر × 5830 ميكرومتر | |
